Комплект учебного оборудования «Электрические машины и аппараты»

Описание товара

Комплект лабораторного оборудования «Электрические машины и аппараты» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.

Комплект лабораторного оборудования «Электрические машины и аппараты» выполнен в стендовом исполнении: стойка с модулями установлена на собственном лабораторном столе.

Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.

Лабораторные работы

1. Трансформаторы
   1. Определение коэффициента трансформации двухобмоточного трансформатора.
   2. Снятие характеристик холостого хода I0=f(U), Р0=f(U), cosφ0=f(U) однофазного трансформатора.
   3. Снятие характеристик короткого замыкания IК=f(U), РК=f(U), cosφК=f(U) однофазного трансформатора.
   4. Снятие характеристик холостого хода I0=f(U), Р0=f(U), cosφ0=f(U) трехфазного трансформатора.
   5. Снятие характеристик короткого замыкания IК=f(U), РК=f(U), cosφК=f(U) трехфазного трансформатора.
   6. Исследование параллельной работы однофазных трансформаторов.
2. Генераторы постоянного тока
   1. Снятие характеристики холостого хода E0=f(If) генератора постоянного тока с независимым возбуждением.
   2. Снятие характеристики короткого замыкания IК=f(If) генератора постоянного тока с независимым возбуждением.
   3. Снятие внешней U=f(I), регулировочной If= f(I) и нагрузочной U=f(If) характеристик генератора постоянного тока с независимым.
3. Двигатели постоянного тока
   1. Пуск в ход двигателя постоянного тока с независимым возбуждением.
   2. Пуск в ход двигателя постоянного тока с параллельным возбуждением.
   3. Снятие механической характеристики n=f(M) двигателя постоянного тока с независимым возбуждением.
   4. Снятие механической характеристики n=f(M) двигателя постоянного тока с параллельным возбуждением.
   5. Снятие электромеханической характеристики n=f(I) двигателя постоянного тока с независимым возбуждением.
   6. Снятие электромеханической характеристики n=f(I) двигателя постоянного тока с параллельным возбуждением.
   7. Снятие рабочих характеристик n=f(P2), M=f(P2), η=f(P2) двигателя постоянного тока с независимым возбуждением.
   8. Снятие рабочих характеристик n=f(P2), M=f(P2), η=f(P2) двигателя постоянного тока с параллельным возбуждением.
4. Трехфазные асинхронные двигатели
   1. Пуск в ход трехфазного асинхронного двигателя с короткозамкнутым ротором.
   2. Плавный пуск в ход трехфазного асинхронного двигателя с короткозамкнутым ротором.
   3. Снятие характеристик холостого хода I0=f(U), Р0=f(U), cosφ0=f(U) трехфазного асинхронного двигателя с короткозамкнутым ротором.
   4. Снятие характеристик короткого замыкания IК=f(U), РК=f(U), cosφК=f(U) трехфазного асинхронного двигателя с короткозамкнутым ротором.
   5. Снятие механической характеристики n=f(M) трехфазного асинхронного двигателя с короткозамкнутым ротором.
   6. Снятие электромеханической характеристики n=f(I)трехфазного асинхронного двигателя с короткозамкнутым ротором.
   7. Снятие рабочих характеристик I=f(P2), P1=f(P2), s=f(P2), η=f(P2), cosφ=f(P2),  M=f(P2) трехфазного асинхронного двигателя с короткозамкнутым ротором.
5. Электрические аппараты
   1. Исследование контактора переменного тока.
   2. Исследование теплового реле.
   3. Исследование автоматического выключателя.
   4. Исследование УЗО.
   5. Изучение реле времени.
   6. Изучение реле напряжения.
   7. Изучение реле тока.

Комплект поставки

1. Лабораторный стол
2. Стойка для установки модулей
3. Электромашинный агрегат
4. Комплект соединительных проводов и сетевых шнуров
5. Паспорт
6. Программный комплекс
7. Техническое описание оборудование
8. Мультимедийная методика
9. Руководство по выполнению базовых экспериментов

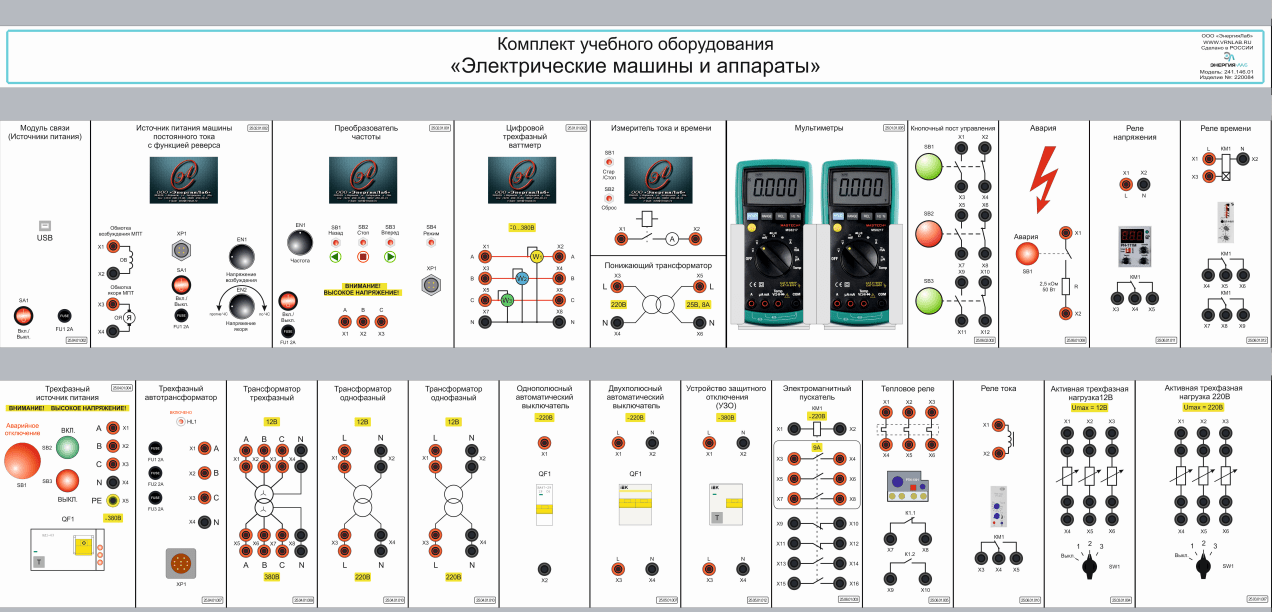

10. Комплект модулей
    • Модуль «Трехфазный источник питания» - 1 шт
    • Модуль «Модуль связи (Источники питания)» - 1 шт
    • Модуль «Трехфазный автотрансформатор» - 1 шт
    • Модуль «Источник питания машины постоянного тока с функцией реверса» - 1 шт
    • Модуль «Преобразователь частоты» - 1 шт
    • Модуль «Цифровой трехфазный ваттметр» 380В - 1 шт
    • Модуль «Трансформатор трехфазный» - 1 шт
    • Модуль «Трансформатор однофазный» - 2 шт
    • Модуль «Мультиметры» - 1 шт
    • Модуль «Активная трехфазная нагрузка 12В» - 1 шт
    • Модуль «Активная трехфазная нагрузка 220В» - 1 шт
    • Модуль «Электромагнитный пускатель» - 1 шт
    • Модуль «Тепловое реле» - 1 шт
    • Модуль «Реле тока» - 1 шт
    • Модуль «Авария» - 1 шт
    • Модуль «Реле времени» - 1 шт
    • Модуль «Реле напряжения» - 1 шт
    • Модуль «Двухполюсный автоматический выключатель» - 1 шт
    • Модуль «Кнопочный пост управления» - 1 шт
    • Модуль «Устройство защитного отключения» - 1 шт

Технические характеристики
